この機種は、実機を弊社の東京ショールーム（神田）で、常設展示しています。テスト加工も承ります。他にもレーザー加工機なども常設展示していますので、ぜひご覧ください。
見学、テスト加工のご依頼は、こちらよりご予約ください。

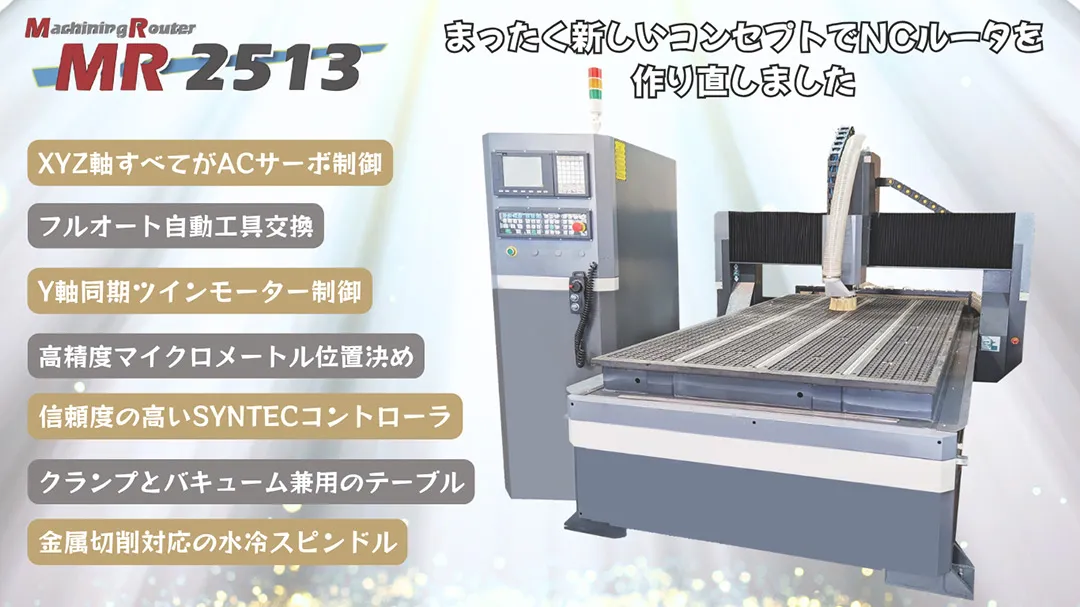

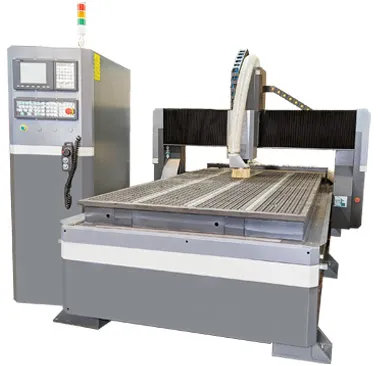

大型NCルーターにもかかわらず、微細加工が得意なプロ仕様の機種です。も3D加工も得意なので、3Dルーターとしてもご利用いただけます。

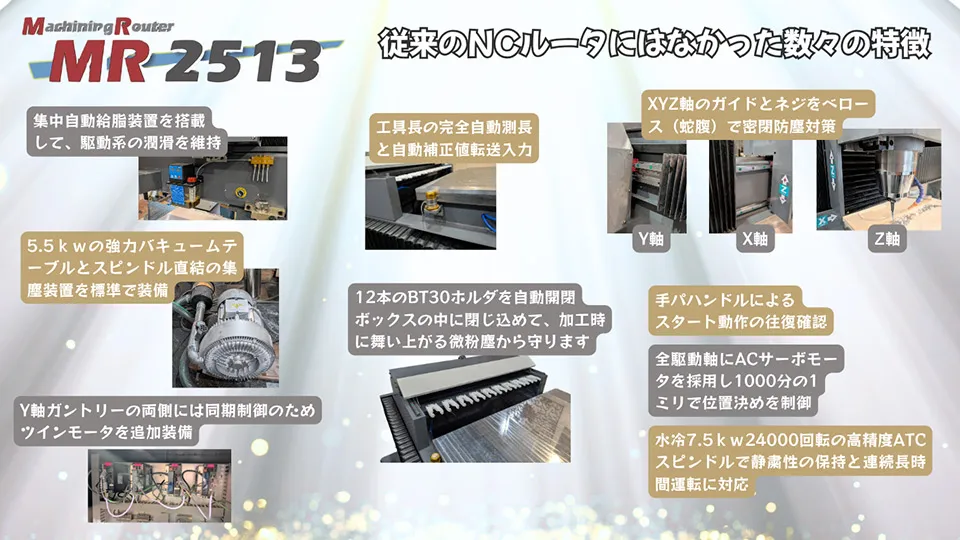

最大8本の工具を自動交換できるATC搭載、ワンタッチ自動工具長測定、自動オイル潤滑、バキュームテーブル、集塵ブロワーなどを標準装備。3軸の駆動には、ハイパワーACサーボモーターで工作機械並みの1/1,000mm高精度制御。
Y軸両端同期モーターを採用。ガントリー構造特有のたわみを防ぎ、高速微細加工を支えます。スピンドルには高速連続運転が可能なチラー連動水冷方式を採用しています。
最大8本の工具を自動交換できるATCが標準搭載。ワンタッチ工具センサーが刃長測定を自動化。
加工範囲は、縦2500mm × 横1300mm （高さ250mm）。シハチ板もそのまま加工できるので、大型木工加工機として材料をムダなく活用。
標準搭載のスピンドルは、チラー連動水冷方式24,000rpm（7.5kW）で連続高負荷運転が可能。空冷式24,000rpm（9.0kW）ハイパワーを選択可。
Y軸両端同期のハイパワーACサーボモーターとバランスの取れた剛性の高いボディ、6脚接地により高速動作と高精度制御を両立。
防塵べロースによりX軸・Z軸のLMガイドやボールねじを粉塵から守ります。自動オイル潤滑装置は、メンテナンス作業を簡素化します。
高機能なのに導入しやすいリーズナブルな価格。当社推奨のCAD/CAMと連動することで、安定的なサポートが実現できます。
CAD/CAMと組み合わせて透かし彫りも思いのままに。
大きな切り文字の看板も、大型NCルーターなので製作可能です。
高精度な加工が可能なので、複雑な形状の加工も美しく仕上げます。
大きな3D木型も、大型NCルーターならではです。
かまぼこ文字の看板の加工・製作需要にも対応します。
キャストアクリル材を削り出すには工具交換のできるハイパワースピンドルが威力を発揮。
MDF（中密度繊維板）の加工需要にも対応します。
刃物を組み合わせて、大判レリーフも美しく素早く仕上げます。
| 【最大ワークエリア】 | |
|---|---|
| XYZ移動範囲 | (Y)2,500mm × (X)1,300mm × (Z)200mm |
| 各軸駆動制御 | DELTA製 1.2kW ACサーボモータ |
| 最小移動単位 | 0.001mm（1μm） |
| 材料固定方式 | 全面バキュームテーブル |
| セット可能材料厚 | 200mm |
| 最高移動速度 | F3,000mm |
| 最高加工速度 | F1,800mm |
| 【スピンドル】 | |
| 主軸形式 | 最大出力7.5kW 高周波ビルトインスピンドル |
| チャック方式 | BT30高精度チャック 12本 |
| 対応工具径 | 最大32mmφ、最小2mmφ |
| 最高回転数 | 24,000rpm |
| 【バキュームテーブル】 | |
| バキュームポンプ | 200V三相 5.5kW 大型ポンプ |
| 真空溝ピッチ | 40mm格子状溝 |
| テーブル素材 | 耐水PVC製 オプションで鋳鉄製も可 |
| 【インターフェース】 | |
| 制御コマンド | Gコード（0.001mm同時三軸） |
| 通信方式 | 有線LANケーブル Fileziraを使用 |
| サーバー容量 | 4GB |
| 【本体電源】 | |
| 電源仕様 | 200V三相 |
| 総供給電源 | 30A（50/60Hz） |
| 【寸法と重量】 | |
| 本体外寸 | (W)2,070mm × (D)3,580mm × (H)1,770mm |
| 本体総重量 | 約1,500kg |
| コントロールタワーのサイズ | (W)540mm × (D)1,100mm × (H)1,840mm |
| 【最大ワークエリア】 | |
|---|---|
| XYZ移動範囲 | (Y)2,000mm × (X)1,000mm × (Z)200mm |
| 各軸駆動制御 | DELTA製 1.2kW ACサーボモータ |
| 最小移動単位 | 0.001mm（1μm） |
| 材料固定方式 | 全面バキュームテーブル |
| セット可能材料厚 | 200mm |
| 最高移動速度 | F3,000mm |
| 最高加工速度 | F1,800mm |
| 【スピンドル】 | |
| 主軸形式 | 最大出力7.5kW 高周波ビルトインスピンドル（水冷） |
| チャック方式 | BT30高精度チャック 10本 |
| 対応工具径 | 最大32mmφ、最小2mmφ |
| 最高回転数 | 24,000rpm |
| 【バキュームテーブル】 | |
| バキュームポンプ | 200V三相 5.5kW 大型ポンプ |
| 真空溝ピッチ | 40mm格子状溝 |
| テーブル素材 | 耐水PVC製 オプションで鋳鉄製も可 |
| 【インターフェース】 | |
| 制御コマンド | Gコード（0.001mm同時三軸） |
| 通信方式 | 有線LANケーブル Fileziraを使用 |
| サーバー容量 | 4GB |
| 【本体電源】 | |
| 電源仕様 | 200V三相 |
| 総供給電源 | 30A（50/60Hz） |
| 【寸法と重量】 | |
| 本体外寸 | (W)1,770mm × (D)3,080mm × (H)1,770mm |
| 本体総重量 | 約1,350kg |
| コントロールタワーのサイズ | (W)540mm × (D)1,100mm × (H)1,840mm |
| 素材 | 彫刻 | 切り抜き／溝切り | 穴あけ | 3D加工 | 備考 |
|---|---|---|---|---|---|
| 硬質木材 | ◎ | ◎ | ◎ | ◎ | |
| 軟質木材 | ◎ | ◎ | ◎ | ◎ | |
| MDF | ◎ | ◎ | ◎ | ◎ | |
| 押し出しアクリル | ◎ | ◎ | ◎ | ◎ | |
| キャストアクリル | ◎ | ◎ | ◎ | ◎ | |
| 人造大理石 | ◎ | ◎ | ◎ | ◎ | |
| 硬質塩ビ | ◎ | ◎ | ◎ | ◎ | |
| 低発泡塩ビ | ◎ | ◎ | ◎ | ◎ | |
| ポリカーボネート | ◎ | ◎ | ◎ | 〇 | |
| ベークライト | ◎ | ◎ | ◎ | ◎ | |
| PET | ◎ | ◎ | ◎ | ◎ | |
| PE | ◎ | ◎ | ◎ | ◎ | |
| PP | ◎ | ◎ | ◎ | ◎ | |
| スチロール | ◎ | ◎ | ◎ | ◎ | |
| テフロン | ◎ | ◎ | ◎ | 〇注1 | 注1：固定方法に要注意 |
| CFRP | ◎ | ◎ | ◎ | 〇注2 | 注2：粉塵対策が重要になります |
| ザイロン | ◎ | ◎ | ◎ | 〇注3 | 注3：専用工具を必要とします |
| 66ナイロン | ◎ | ◎ | ◎ | 〇注4 | 注4：固定方法に要注意 |
| ポリアセタール | ◎ | ◎ | ◎ | ◎ | |
| ABS | ◎ | ◎ | ◎ | ◎ | |
| ガラスエポキシ | ◎ | ◎ | ◎ | 〇注5 | 注5：粉塵対策が重要になります |
| アルポリ | ◎ | ◎ | ◎ | 〇注6 | 注6：専用工具を必要とします |
| アルミ | ◎ | ◎ | ◎ | 〇注7 | 注7：切削オイルと専用工具が必要です |
| 真鍮 | ◎ | ◎ | ◎ | 〇注8 | 注8：切削オイルと専用工具が必要です |
長時間の加工にも耐えられる水冷スピンドルです。
材料を固定するための樹脂製クランプが8個付属します。
工具の長さを自動的に測定して刃長を合わせるセンサーです。
切削したときに発生する切りくずを集塵します。
スプリングコレットで各サイズシャンク径の工具をフォルダに固定します。
材料のサイズや硬さに応じて、クランプとバキュームを使い分けられます。
バキュームテーブル用の強力吸引ポンプです。動作音が小さく長寿命です。
スピンドルダクトのフードから、大口径ホースで粉塵を吸い取り、集塵袋に集めます。
加工動作を緊急停止するためのボタンです。
加工動作中は緑、終了は黄、異常は赤で知らせるライトです。
うっかり人が危険エリアに近づかないようにするためのバリケードです。
素材に応じた様々なブレードが高速上下振動することによってカットできるオプションヘッドです。ルーターヘッドと並列で取り付け可能。材料の浮き上がりを防ぐローラ付。
3万回転対応の回転精度を持った高精度フォルダです。工具長に合わせてベース部分の長いフォルダも選べます。
最小1mm～最大26mmの穴径のコレットをオプションで追加選択できます。
木工や樹脂の加工形状に応じて多彩な断面を持つ超硬工具を多数ラインナップしています。
軟鋼やSS400などの構造材への穴あけやタップ空けには、オイルクーラントやオイルミストと合わせて鋳鉄製のTスロットテーブルもご用意できます。オプションの仕様に関しては販売担当者にご相談ください。
軟鋼やSS400などの構造材への穴あけやタップ空けには、オイルクーラントやオイルミストと合わせて鋳鉄製のTスロットテーブルもご用意できます。オプションの仕様に関しては販売担当者にご相談ください。
MR2513用の加工データを演算するソフトです。加工用途に併せて数種類をご用意しています。詳細はCAD/CAMをご覧ください。
MR2513用の加工データを作成するパソコンです。同時にCAD/CAMをご購入いただいた場合には、併せて初期設定をしてご提供いたします。
機械の保証期間の延長、ソフトや刃物を含めたトータルサポートなど、ご要望に応じて選択ができます。別途お問い合わせください。
MR2513の搬入には、搬入口サイズが幅2,100mm×高さ2,100mmを必要とします。
また本体重量約1,500kgに耐えられる床をご用意ください。強固な床に安定的に設置することで、加工時の装置の振動を防ぎ、高精度な加工が可能となります。
MR2513の動作には、200V三相動力電源、30A（50/60Hz）と、工場内ドライエア配管（コンプレッサー0.75hp）を必要とします。それらの設備がない工場では、別途設備をご用意ください。
NCルーターで加工するためには、CAD／CAMが必要になります。画像作成ソフトのデータを、いったんCAD／CAMでツールパスを生成し、スプーラーで装置に送る必要があるためです。
極楽彫Premium10がリーズナブルで高機能でおすすめです。極楽彫の優れた点や操作方法については、コラム「彫刻用CAD／CAM極楽彫Premium10を用いた封蝋印の製作方法」をご覧ください。
NCルーターで加工するときは、材料に合った刃物をご利用ください。異なった材料を加工すると、刃物が欠けたり折れたりする場合もあります。
導入時に、数ある刃物から、目的に合った刃物を10種類程度ご提案いたします。別の材料を加工したい場合は、別途ご相談ください。
材料を適切に彫刻するためには、次の4点についてご留意ください。初めて彫刻機をご利用されるお客様には、ご購入時にご説明させていただきます。
NCルーターは高度な加工ができますが、不用意な条件ですと工具が折れたり、切断面にバリが出ることがあります。材料をしっかり固定することが大切です。
先ほども述べましたが、目的に応じた刃物を選択することが大切です。刃物の刃先の形状やテーパー角、先端径を最適なものを選ぶ必要があります。刃物の選択肢は多岐に及びますので、刃物選びはご相談ください。
CAD／CAMには材料の種類毎に選べる加工条件（回転数、移動速度、Z軸のステップダウン）がパッケージ化されたテンプレートがあります。材料に合わせて適切なテンプレートをお選びください。
MR2513はプロ用のNCルーターですので、多機能です。基本操作は比較的簡単ですが、複雑な加工を行いたい場合には、加工の専門知識も必要です。操作方法は、初めての方は別途費用になりますが、加工方法もお教えする講習会を承っております。
同じものです。CNCルーターの頭文字の「C」はコンピュータのことです。当社にて販売するNCルーターはすべてコンピュータ制御なので、NCルーターとCNCルーターは同じものであるとお考えください。
装置本体の重量が1,500kgですので、その重量に耐えられる設置場所をご用意ください。電源に三相200Vの動力電源が必要です。また、粉塵を吸引するためのバキューム装置が必要です。バキューム装置を持たない工場の場合は、別途バキューム装置をご提案いたします。搬入時に、装置の搬入経路の確保をお願いします。（搬入口サイズ、幅2,100mm×高さ2,100mm）
パソコンは別途ご用意ください。また、パソコンには、NCルーターの動作を制御するためのCAD/CAMが必要です。
もし、パソコンのご用意がなければ、当社にてCAD/CAMのインストールや初期設定を行なったノートPCを別途ご用意いたしますので、お見積りのときにお申しつけください。
当社からエンジニアが出向いて導入・設置を行い、初期セットアップをいたします。ご安心ください。
もちろん操作説明をいたします。操作説明は1時間程度で、日本語マニュアルに沿って、基本的なことをご説明いたします。
2回目以降の操作説明は、オンラインで別途費用をかけずに行うことができます。
当社の東京ショールームにて、MR2513を常設展示しており、そこでデモ加工も行っています。どのような材料をどのように加工したいのか、お気軽にご相談ください。
他社のNCルーター販売店で断られた、加工難易度の高い材料でも、当社のノウハウで加工が可能な場合も多いので、お気軽にご相談ください。
