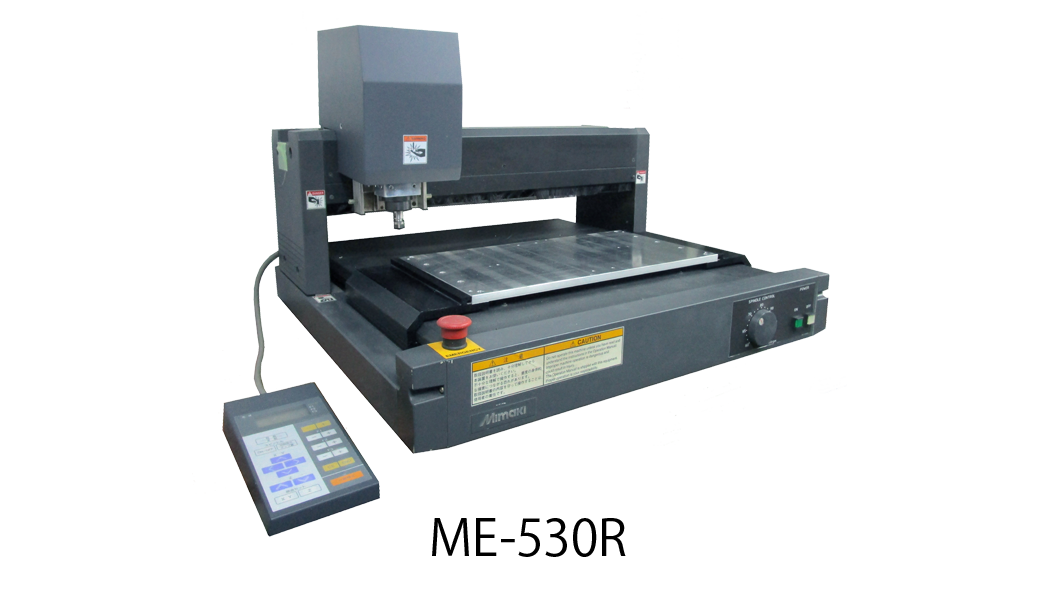

NCルーター加工機ME-530R

木工・樹脂彫刻の卓上NCルーター加工機
ME-530R

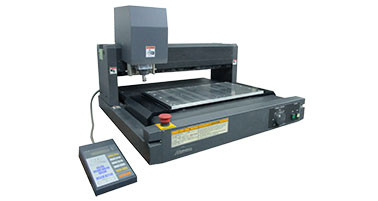

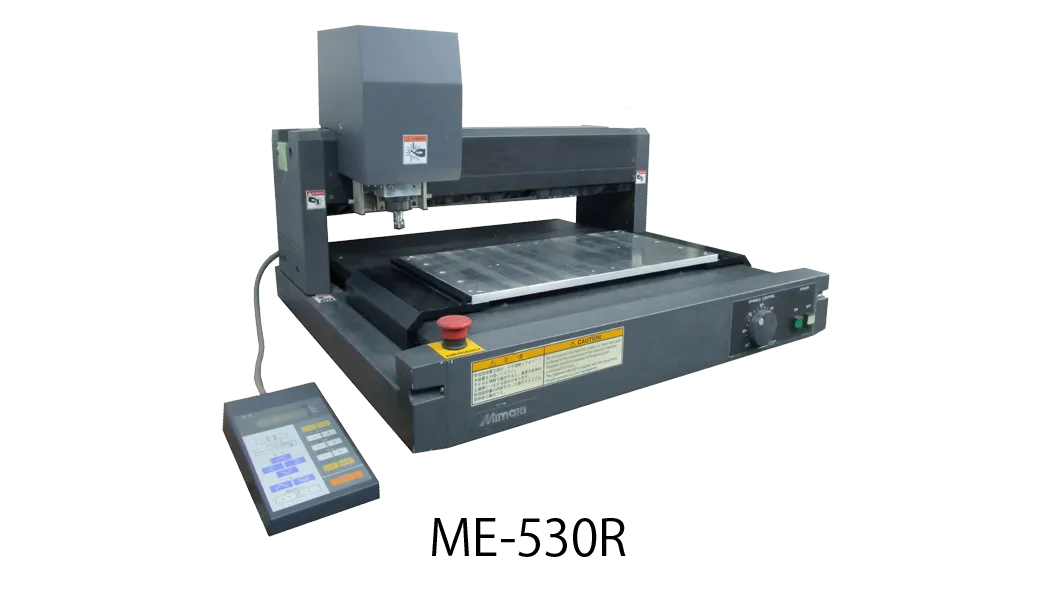

NCルーター加工機ME-530R

金属彫刻や木工彫刻、アクリル彫刻などができる卓上NCルーター加工機。汎用Gコマンドに対応し、2D加工および3D加工に幅広く対応したコントローラを搭載しています。

加工サイズは、483 × 305 × 60mmです。


CHARACTERISTICS
ME-530Rの特徴

  • 高トルクのベルト駆動方式

    高トルク18,000回転なので、作業効率が高まります。

  • チャック方式

    スパナ開閉式コレットチャックで、刃物の交換が可能です。

  • DCサーボモータ

    XYZ軸制御にDCサーボモータを採用。高速、高精度な位置決めが可能です。

  • 刃長センサー

    Z軸のゼロ点調整は、LEDランプ付きのタッチセンサー型ツールセッターで行います。

  • 繰り返し位置決め

    DCサーボのエンコーダにより、他社の卓上機ではない高精度な繰り返し位置決めが可能。

EXAMPLES
ME-530R加工事例

  • ABS樹脂の3D彫刻

    ABS樹脂の3D彫刻

    細かい加工も得意なNCルーター加工機です。

  • 木材の3D彫刻

    木材の3D彫刻

    稼働サイズは670 x 460 x 60mmと卓上機で最大クラス。

  • アクリルの3D彫刻

    アクリルの3D彫刻

    立体的な彫刻も思いのまま。


SPEC
ME-530Rのスペック

本体サイズ(W)780mm × (D)740mm × (H)540mm
本体重量92kg
スピンドル18,000rpm
最大出力330W
チャック径φ10mm、φ8mm、φ6mm、φ4mm、φ3mm
これから1つお選びください。オプションで複数お選びいただけます。
チャック方式スパナ開閉式コレットチャック
テーブルサイズ(X)483mm × (Y)305mm
Zストローク60mm
駆動モータDCサーボモータ
早送り速度50mm/s
最高加工速度30mm/s
加工時加速度0.05G~0.3G
機械的分解能0.5μm
セット可能材料厚80mm
インタフェースGコードまたはMGLⅡを設定可
通信方式RS232C
ポートCOMポート(RS232C用)
通信バッファ容量4MB
OSWindows10(64ビット)
メモリ8GB以上推奨
CPUCore i5以上推奨
VGAnVidia搭載推奨
電源AC100V(50/60Hz)
消費電力AC100V(50/60Hz)
消費電力350VA

OPTION
オプション部品

  • クランプテーブル

    クランプテーブル

    板状の材料をクランプで固定するテーブルです。材質はアルミです。M5の穴が50mmピッチで開いています。必要に応じて穴を追加できます。

  • バキュームテーブル

    バキュームテーブル

    板状の材料を吸いつけて固定します。材質がアルミ製で3mmの吸引穴が10mmピッチで開いていますから、必要に応じてM4のタップでネジを切り、クランプテーブルとして利用が可能です。

  • クランプ

    クランプ

    材料を固定するための真鍮製フックです。クランプテーブルとバキュームテーブル兼用です。

  • SSバイス

    SSバイス

    テーブルに安定的に固定できない材料を加工するときに用います。210mm×110mmの材料を固定することができます。

  • 精密レバーチャック

    精密レバーチャック

    印材や小物を彫刻するときに用いるチャックです。同じ彫刻を繰り返し行うときに、位置決めとして使用します。材料の形状に合ったアタッチメントの製造も行っています。

  • ../images/nc-router/me-option6.jpg/バキュームポンプ

    バキュームポンプ

    バキュームテーブル用の小型吸引ポンプです。動作音が小さく長寿命です。(単相100V)

  • 交換コレットチャック

    交換コレットチャック

    φ10mm、φ8mm、φ6mm、φ4mm、φ3mm

  • 木工用超硬ルータービット

    木工用超硬ルータービット

    主に木工や樹脂用の二枚刃です。

  • 一般彫刻用超硬半割れバイト

    一般彫刻用超硬半割れバイト

    一般彫刻用の一枚刃です。半月バイトとも呼ばれます。

  • ../images/nc-router/me-option20.jpg/防塵防音ボックス

    防塵防音ボックス

    装置全体を覆う防塵防音のためのボックスです。

  • 木工用集塵装置

    木工用集塵装置

    装置の設置場所によっては集塵が必要になることもあります。

  • 極楽彫 Premium10

    極楽彫 Premium10

    2Dデザインはもとより3Dレリーフをグレースケール化ができる国内数少ない3Dデザインソフトです。


INSTALLATION
導入について

CAD/CAMが必要

NCルーターで加工するためには、CAD/CAMが必要になります。画像作成ソフトのデータを、いったんCAD/CAMでツールパスを生成し、スプーラーで装置に送る必要があるためです。

極楽彫Premium10がリーズナブルで高機能でおすすめです。極楽彫の優れた点や操作方法については、コラム「彫刻用CAD/CAM極楽彫Premium10を用いた封蝋印の製作方法」をご覧ください。

材料に合った刃物を選択

NCルーターで加工するときは、材料に合った刃物をご利用ください。異なった材料を加工すると、刃物が欠けたり折れたりする場合もございます。

導入時に、数ある刃物から、目的に合った刃物を10種類程度ご提案いたします。別の材料を加工したい場合は、別途ご相談ください。

材料を適切に彫刻するために

材料を適切に彫刻するためには、次の4点についてご留意ください。初めて彫刻機をご利用されるお客様には、ご購入時にご説明させていただきます。

材料の固定

NCルーターは高度な加工ができますが、不用意な条件ですと刃が折れたり、材料がむしれることがございます。材料をしっかり固定することが大切です。

適切な刃物の選択

先ほども述べましたが、目的に応じた刃物を選択することが大切です。刃物の刃先の形状やテーパー角、先端径を最適なものを選ぶ必要がございます。刃物の選択肢は多岐に及びますので、刃物選びはご相談ください。

刃長合わせ

刃のセッティングがZ軸の掘り込みに影響するため、刃長を正確に合わせる必要があります。

CAD/CAMで適切なテンプレートを選択

CAD/CAMには材料の種類毎に選べる加工条件(回転数、移動速度、Z軸のステップダウン)がパッケージ化されたテンプレートがあります。材料に合わせて適切なテンプレートをお選びください。

FAQ
よくある質問

最初の購入で、刃物が付いていますか?

刃物は別途のお見積りとなります。

どのような刃物を選べばよいでしょうか?

彫刻したい材料の材質や、どのような加工を行うのかによって刃物の種類が異なります。ご購入時にアドバイスさせていただきます。10種類程度の刃物をご購入いただくことが多いです。

刃物が劣化した場合、刃物の研磨をしてもらえますか?

研磨機をご購入していただいた場合は、貴社にて研磨ができます。当社では、有償にて研磨を行っております。

スピンドルモータの寿命はどれぐらいですか?

使用頻度によりますが、5年ぐらいで、スピンドルモータやベアリングの交換時期になります。使用頻度が少ない方では、10年以上使用されたケースもございます。異音がしだして、その音が大きくなり始めたら交換時期です。

スピンドルモータやベアリングの交換は自分でできますか?

可能です。交換操作は簡単ですが、交換に自信のない場合は、サービスマンが交換に伺います。

ランニングコストはどれぐらいですか?

電灯電源100Vで使用可能、消費電力は350VAと低いので、電気代はあまりかかりません。

消耗品はありますか?

装置の消耗部品は、通常であれば5年間程度持ちます。刃物をたくさん揃えたい方は、刃物代がかかります。
