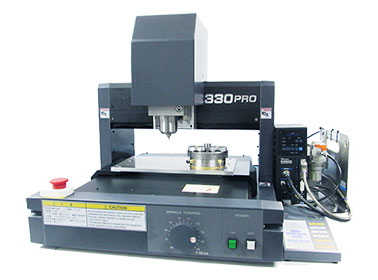

卓上金属彫刻機／切削機ME-330Pro50K

常設展示機種（東京）

この機種は、実機を弊社の東京ショールーム（神田）で、常設展示しています。テスト加工も承ります。他にもレーザー加工機なども常設展示していますので、ぜひご覧ください。

見学、テスト加工のご依頼は、こちらよりご予約ください。

ショールーム見学 / 加工テストのご予約

卓上金属彫刻機／切削機
ME-330Pro50K

卓上金属彫刻機／切削機ME-330Pro50K

50,000rpm超高速スピンドルを搭載した金属彫刻に最適な卓上NCルーター加工機。汎用Gコマンドに対応し、2D加工および3D加工に幅広く対応したコントローラを搭載しています。

加工サイズは、330 × 220 × 60mmと、シリーズ中で最も小型です。


CHARACTERISTICS
ME-330Pro50Kの特徴

  • 5万回転スピンドル

    高硬度鋼、ステンレス、チタンなどの硬い金属の彫刻を可能としました。

  • エア開閉式コレット

    レバー1つで工具交換が可能なコレットで、工具交換の手間を大幅に軽減しました。

  • DCサーボモータ

    XYZ軸制御にDCサーボモータを採用。高速、高精度な位置決めが可能です。

  • 刃長センサー

    Z軸のゼロ点調整は、LEDランプ付きのタッチセンサー型ツールセッターで行います。

  • 繰り返し位置決め

    DCサーボのエンコーダにより、他社の卓上機ではない高精度な繰り返し位置決めが可能。

EXAMPLES
ME-330Pro50K加工事例

  • 真鍮のアクセサリー

    真鍮のアクセサリー

    複雑な形状の彫刻も、CAD／CAMと組み合わせて使用することで、容易に加工が可能。

  • ABS樹脂の3D彫刻

    ABS樹脂の3D彫刻

    細かい加工も得意なNCルーター加工機です。

  • 木製レリーフ

    木製レリーフ

    木の彫刻も可能です。もちろんハンコの彫刻もできます。

  • アクリルの3D彫刻

    アクリルの3D彫刻

    立体的な彫刻も思いのまま。

  • 真鍮の名盤彫刻

    真鍮の名盤彫刻

    真鍮やアルミニウムの彫刻が可能です。

  • ステンレスの名盤彫刻

    ステンレスの名盤彫刻

    加工硬化しやすいステンレスも、超高速回転バイトで彫刻可能。

  • 石材彫刻

    石材彫刻

    石材の彫刻も可能。

  • 唐木位牌の名入れ

    唐木位牌の名入れ

    精密彫刻が可能なので、位牌の名入れが美しく仕上がります。

  • ステンレス銘板彫刻

    ステンレス銘板彫刻

    ステンレスの銘板彫刻も思いのまま。

  • 真鍮表札看板彫刻

    真鍮表札看板彫刻

    真鍮にも美しく彫刻が可能。

  • ABS、15mmT、全面3D彫刻

    ABS全面3D彫刻

    15mmT、6度テーパーエンドミルにて彫刻。

  • アクリル・ダイノック貼り付け共切り

    押し出しアクリル・ダイノック貼り付け共切り

    8mmT、45度ルータービットにて彫刻。

  • ブナ無垢板彫刻

    ブナ無垢板彫刻

    10mmT、15度1R一枚刃にて彫刻。

  • 押し出しアクリル彫刻

    押し出しアクリル彫刻

    10mmT、端面30度ダイヤ一枚刃、外周2ｍｍダイヤストレートにて彫刻。

  • 欅無垢板彫刻

    欅無垢板彫刻

    30mmT、25度1R一枚刃にて彫刻。アクリル絵の具で彩色。

  • 真鍮彫刻

    真鍮彫刻

    2mmT、25度彫刻一枚刃で彫刻。クランプ固定。

  • ABS彫刻

    ABS彫刻

    8mmT、側面を11度彫刻一枚刃、端面を2mmインナーRにて彫刻。

  • Boto PVC彫刻

    Boto PVC彫刻

    15mmT、45度ルータービット、外周を2mmストレートにて彫刻。

  • ABS全面3D彫刻

    ABS全面3D彫刻

    15mmT、6度テーパーエンドミルにて彫刻。古美塗装。

  • キャストアクリル彫刻

    キャストアクリル彫刻

    15mmT、20度0.3R半割テーパー刃にて彫刻。メタリックスプレー塗装。

  • 低発泡塩ビ彫刻

    低発泡塩ビ彫刻

    15mmT、6度テーパーエンドミルにて彫刻。メタリックスプレー塗装。

  • アルポリ彫刻

    アルポリ彫刻

    3.5mmT、25度彫刻一枚刃にて彫刻。ダイノック化粧板に貼り付け。


SPEC
me-330Pro50Kのスペック

本体サイズ(W)540mm × (D)610mm × (H)540mm
本体重量76kg
スピンドル50,000rpm
最大出力125W
テーブルサイズ(X)310mm × (Y)220mm
Zストローク60mm
駆動モータDCサーボモータ
早送り速度50mm/s
最高加工速度30mm/s
加工時加速度0.05G～0.3G
機械的分解能0.5μm
セット可能材料厚80mm
インタフェースGコードまたはMGLⅡを設定可
通信方式RS232C
ポートCOMポート（RS232C用）
通信バッファ容量4MB
OSWindows10（64ビット）
メモリ8GB以上推奨
CPUCore i5以上推奨
VGAnVidia搭載推奨
電源AC100V（50／60Hz）
消費電力AC100V（50／60Hz）
消費電力350VA

PROCESSING
ME-530Rで加工できる素材

素材彫刻切り抜き／溝切り穴あけ3D加工備考
硬質木材◎◎◎◎
軟質木材◎◎◎◎
MDF◎◎◎◎
押し出しアクリル◎◎◎◎
キャストアクリル◎◎◎◎
人造大理石◎◎◎◎
硬質塩ビ◎◎◎◎
低発泡塩ビ◎◎◎◎
ポリカーボネート◎◎◎〇
ベークライト◎◎◎◎
PET◎◎◎◎
PE◎◎◎◎
PP◎◎◎◎
スチロール◎◎◎◎
テフロン◎◎◎〇注1注1：固定方法に要注意
CFRP◎◎◎〇注2注2：粉塵対策が重要になります
ザイロン◎◎◎〇注3注3：専用工具を必要とします
66ナイロン◎◎◎〇注4注4：固定方法に要注意
ポリアセタール◎◎◎◎
ABS◎◎◎◎
ガラスエポキシ◎◎◎〇注5注5：粉塵対策が重要になります
アルポリ◎◎◎〇注6注6：専用工具を必要とします
アルミ◎◎◎◎
真鍮◎◎◎◎
SS400◎◎◎◎
NUK55◎◎◎◎
SUSステンレス◎◎◎〇注7注7：切削オイルと専用工具が必要です
SKD鋼材◎◎◎◎
銅◎◎◎◎
銀◎◎◎◎
チタン◎◎◎〇注8注8：切削オイルが不可欠です

OPTION
オプション品

  • クランプテーブル

    クランプテーブル

    板状の材料をクランプで固定するテーブルです。材質はアルミです。M5の穴が50mmピッチで開いています。必要に応じて穴を追加できます。

  • バキュームテーブル

    バキュームテーブル

    板状の材料を吸いつけて固定します。材質がアルミ製で3mmの吸引穴が10mmピッチで開いていますから、必要に応じてM4のタップでネジを切り、クランプテーブルとして利用が可能です。

  • クランプ

    クランプ

    材料を固定するための真鍮製フックです。クランプテーブルとバキュームテーブル兼用です。

  • SSバイス

    SSバイス

    テーブルに安定的に固定できない材料を加工するときに用います。210mm×110mmの材料を固定することができます。

  • 精密レバーチャック

    精密レバーチャック

    印材や小物を彫刻するときに用いるチャックです。同じ彫刻を繰り返し行うときに、位置決めとして使用します。材料の形状に合ったアタッチメントの製造も行っています。

  • ../images/metal-engraving-machine/me-option6.jpg／バキュームポンプ

    バキュームポンプ

    バキュームテーブル用の小型吸引ポンプです。動作音が小さく長寿命です。（単相100V）

  • 交換コレットチャック

    交換コレットチャック

    φ10mm、φ8mm、φ6mm、φ4mm、φ3mm

  • 木工用超硬ルータービット

    木工用超硬ルータービット

    主に木工や樹脂用の二枚刃です。

  • 一般彫刻用超硬半割れバイト

    一般彫刻用超硬半割れバイト

    一般彫刻用の一枚刃です。半月バイトとも呼ばれます。

  • ../images/metal-engraving-machine/me-option20.jpg／防塵防音ボックス

    防塵防音ボックス

    装置全体を覆う防塵防音のためのボックスです。

  • 木工用集塵装置

    木工用集塵装置

    装置の設置場所によっては集塵が必要になることもあります。

  • 極楽彫 Premium10

    極楽彫 Premium10

    2Dデザインはもとより3Dレリーフをグレースケール化ができる国内数少ない3Dデザインソフトです。


INSTALLATION
導入について

スピンドル駆動用のエア装置が必要

50,000rpm超高速スピンドルはエア式なので、エアコンプレッサやエアラインが必要です。

CAD／CAMが必要

NCルーターで加工するためには、CAD／CAMが必要になります。画像作成ソフトのデータを、いったんCAD／CAMでツールパスを生成し、スプーラーで装置に送る必要があるためです。

極楽彫Premium10がリーズナブルで高機能でおすすめです。極楽彫の優れた点や操作方法については、コラム「彫刻用CAD／CAM極楽彫Premium10を用いた封蝋印の製作方法」をご覧ください。

材料に合った刃物を選択

NCルーターで加工するときは、材料に合った刃物をご利用ください。異なった材料を加工すると、刃物が欠けたり折れたりする場合もあります。

導入時に、数ある刃物から、目的に合った刃物を10種類程度ご提案いたします。別の材料を加工したい場合は、別途ご相談ください。

材料を適切に彫刻するために

材料を適切に彫刻するためには、次の4点についてご留意ください。初めて彫刻機をご利用されるお客様には、ご購入時にご説明させていただきます。

材料の固定

NCルーターは高度な加工ができますが、不用意な条件ですと刃が折れたり、材料がむしれることがあります。材料をしっかり固定することが大切です。

適切な刃物の選択

先ほども述べましたが、目的に応じた刃物を選択することが大切です。刃物の刃先の形状やテーパー角、先端径を最適なものを選ぶ必要があります。刃物の選択肢は多岐に及びますので、刃物選びはご相談ください。

刃長合わせ

刃のセッティングがZ軸の掘り込みに影響するため、刃長を正確に合わせる必要があります。

CAD／CAMで適切なテンプレートを選択

CAD／CAMには材料の種類毎に選べる加工条件（回転数、移動速度、Z軸のステップダウン）がパッケージ化されたテンプレートがあります。材料に合わせて適切なテンプレートをお選びください。

FAQ
よくある質問

ステンレスの加工や彫刻は出来ますか？

出来ます。ステンレスは主にSUS304、SUS316、SUS430などが一般的に出回っていますが、いずれも彫刻可能です。

この中でSUS316は最も耐食性と硬度が高く彫刻も難しいものとされていますが、適正な加工条件の工具と切削液を使用することで当社ではこれを可能にしています。

銅板や銅ブロック材の加工や彫刻は出来ますか？

専用工具を使用することで容易に出来ます。銅は純銅のほかにリン青銅、丹銅、ベリリウム銅、黄銅などの銅合金がありますがいずれも加工しやすい特性を持っています。

純銅は、分子レベルで形状を支えるコバルトバインダーと結合しやすいため、一般的な超硬工具ではすぐになまってしまいます。

銀の加工や彫刻は出来ますか？

出来ます。銀も純銀のほかに加工し易い様に純度を少し落とした925スターリングシルバーなどがあります。

純銅の場合と同じくコバルトは純銀の分子と接触するだけで結合しやすいため超硬工具をすぐダメにしてしまいます。

当社ではコバルトを含まない工具を何種類か用意しているので、加工と目的に応じた選択肢を取り揃えています。銀細工や銀アクセサリーの彫刻など、ご相談ください。

最初の購入で、刃物が付いていますか？

刃物は別途のお見積りとなります。

どのような刃物を選べばよいでしょうか？

彫刻したい材料の材質や、どのような加工を行うのかによって刃物の種類が異なります。ご購入時にアドバイスさせていただきます。10種類程度の刃物をご購入いただくことが多いです。

刃物が劣化した場合、刃物の研磨をしてもらえますか？

研磨機をご購入していただいた場合は、貴社にて研磨ができます。当社では、有償にて研磨を行っております。

スピンドルモータの寿命はどれぐらいですか？

使用頻度によりますが、5年ぐらいで、スピンドルモータやベアリングの交換時期になります。使用頻度が少ない方では、10年以上使用されたケースもあります。異音がしだして、その音が大きくなり始めたら交換時期です。

スピンドルモータやベアリングの交換は自分でできますか？

可能です。交換操作は簡単ですが、交換に自信のない場合は、サービスマンが交換に伺います。

ランニングコストはどれぐらいですか？

電灯電源100Vで使用可能、消費電力は350VAと低いので、電気代はあまりかかりません。

消耗品はありますか？

装置の消耗部品は、通常であれば5年間程度持ちます。刃物をたくさん揃えたい方は、刃物代がかかります。
