Epilog社のエントリーモデルZINGシリーズ
ZING16

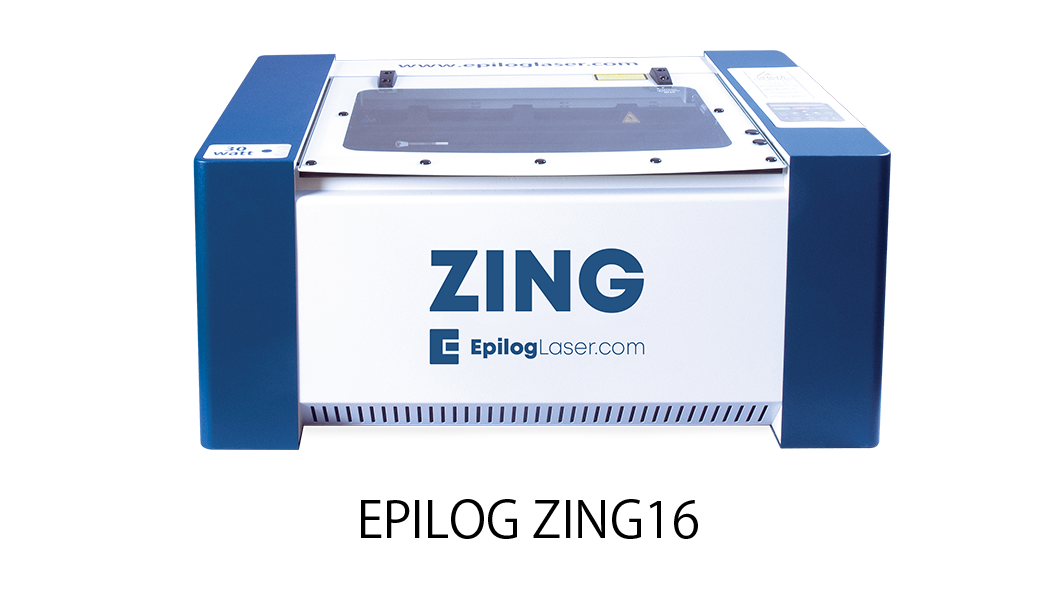

Epilog社のエントリーモデルZINGシリーズZING16

エントリーモデルでありながら、メタルシールド発振管を搭載。高速マイクロステップ駆動で高速高精度な加工を実現。

コンパクトサイズなので、設置場所を選びません。高性能なCO2レーザーを手軽に始められるので、ビジネスの可能性を探るのに最適です。

ZING16-30Wを手軽に始められる、「エピログレーザーZing16-30W 安心スタート10点セット」をご用意しています。

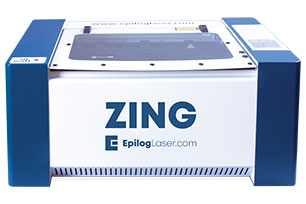

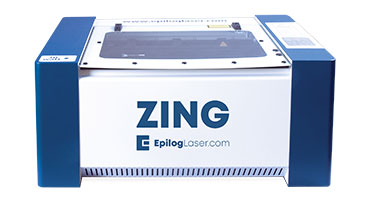

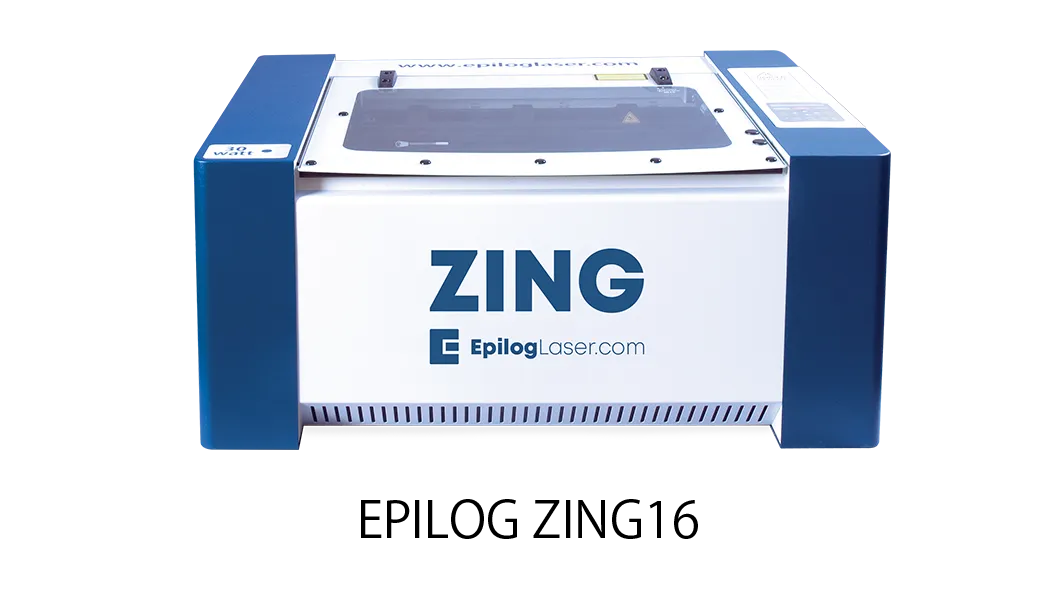

  • ZING16本体正面

    ZING16本体正面

    コンパクトなボディーにもかかわらず加工エリアは406mmx305mmとワイドなサイズ。

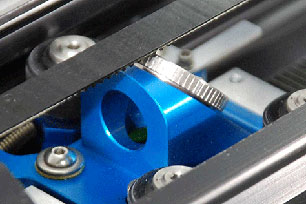

  • レンズ

    レンズ

    出力500Wまで耐えられる高耐久性レンズを採用し長寿命化を実現。

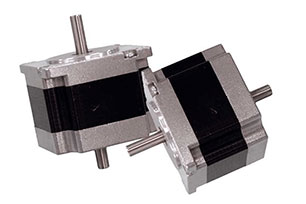

  • 高速マイクロステップモータ

    高速マイクロステップモータ

    ZINGシリーズの全機種には高速でより滑らかに駆動する高速マイクロステップモータを採用。高品質でコストパフォーマンスに優れています。

EXAMPLES
レーザー加工事例

  • アクリルカット

    アクリルカット

    40Wタイプで8mm程度のアクリルを任意の形状にカットできます。

  • 3D彫刻(木)

    3D彫刻(木)

    グレースケールの明暗によってレーザー出力が変わり、彫る深さが変化します。

  • アルマイトの写真彫刻

    アルマイトの写真彫刻

    アルマイトや御影石などの黒い地のものには写真の彫刻がきれいにできます。

  • ゴム印

    ゴム印

    CO2レーザーによるゴム印の加工。ショルダー加工も簡単。

  • 木札・表札

    木札・表札

    ZING16に入る寸法まで、木の板に彫刻ができます。

  • アワード用の楯

    アワード用の楯

    アクリルやガラスに彫刻が可能です。

  • ペーパークラフト

    ペーパークラフト

    名刺やしおり、グリーティングカード、捺染用型紙等に、透かし切りで絵を入れられます。


CHARACTERISTICS
レーザー彫刻機ZING16の特徴

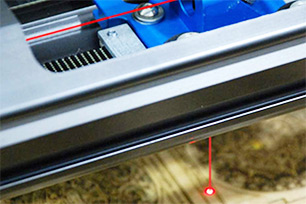

  • 赤色レーザーポインター

    赤色レーザーポインター

    位置決め用の赤色ポインタが標準搭載され、ホームポジションや加工位置の確認が容易に行えます。

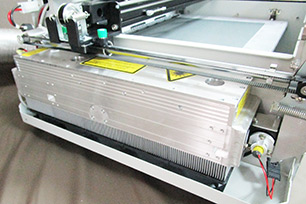

  • 自社製の発振管を搭載

    自社製の発振管を搭載

    長寿命でメンテナンス性の高いメタルシールド型空冷仕様の発振管を標準搭載。上位モデルと共通の発振管で最速のスピードでも精緻な画像を彫刻可能。発振管交換が容易に行えます。

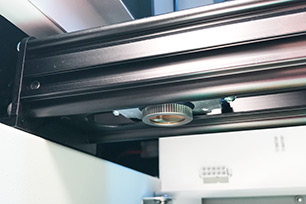

  • 消炎機能を標準装備

    消炎機能を標準装備

    丸い部分からレーザーが出ます。その手前の横長のパイプがエアーカーテンです。レーザー加工で生じた炎をエアカーテンアシストで吹き飛ばし、材料の発火を防ぎ、仕上がりをよくします。


SPEC
レーザー彫刻機ZING16のスペック

本体サイズ(W)730mm × (D)562mm × (H)298mm
本体重量43kg
稼働サイズ(X)406mm × (Y)305mm
最大材料厚み114mm
レーザー発振方式Rf励起炭酸ガスレーザー(CO2レーザー)
レーザー出力型番CO2レーザー
ZING16-30W30W
ZING16-40W40W
駆動モータ高速マイクロステップモータ
加工モードラスター(彫刻) / カット(ベクター)/3D(レリーフ)/スタンプ
駆動解像度100~1,000dpi
インタフェースLAN / USB
ドライバWindows 8 / 10
電源単相110V~240V (50/60Hz) 15A
※ 100V用/200V用昇圧トランスを使用します。
消費電力40Wタイプで1,200W程度

PROCESSING
ZING16で加工できる素材

素材彫刻/名入れ切断
木材
アクリル
繊維
ガラス
セラミック
デュポンデルリン(ポリアセタール)
大理石
黒御影石
粘板岩
マット ボード
メラミン
デュポンマイラー
板紙
ゴム
素材彫刻/名入れ切断
ポリエチレンフォームラバー
化粧板
グラスファイバー
ポリカーボネート
塗装鉄板
カーボングラファイト
タイル
ABS樹脂
コルク
デュポンコーリアン(メタクリル樹脂)
アルマイト
ステンレス板
真鍮
チタン
EPホワイト
ADブラック
塩ビ板、塩ビフィルム、PVCシートなど

仕上がりについては事前にテスト加工でお試し可能です。

☆ レーザー光と波長が合わないため、加工部にマーキング材の塗装が必要です。

注) 易燃性の材料や有毒ガスが発生する材料のレーザー加工は禁止です。

OPTION
オプション部品

  • グリッドテーブル

    グリッドテーブル

    材料を切断するための格子状のテーブルです。レーザービームを下側に透過させて、製品へのダメージを減らします。

  • 脱臭集塵装置 AB-130/T

    脱臭集塵装置 AB-130/T

    排気の臭いが問題となる場所に使用する、排気口か1口タイプの脱臭集塵装置。別置式と設置台兼用タイプ(T)の2タイプがあります。

  • 極楽彫 Premium10

    極楽彫 Premium10

    2Dデザインはもとより3Dレリーフをグレースケール化ができる国内数少ない3Dデザインソフトです。

  • セットアップ/調整済PC

    セットアップ/調整済PC

    CAD/CAM用に特化した高性能パソコンで、各種ソフトウェアをプリインストールし、現地でのセットアップを容易にしています。

  • エアカーテンポンプ

    エアカーテンポンプ

    ZING16の内部に空気を送り込むミニコンプレッサです。内部ではエアーカーテンで煙を吹き飛ばして加工環境を向上させます。

  • プレミアムサポート

    プレミアムサポート

    プレミアムサポートにご契約いただいた方には、操作説明等の運用サポートと修理等の障害サポートを無償対応いたします。(部品は有償となります)


INSTALLATION
導入について

加工時に出る煙を排気する必要がありますので、強制排気装置を別途必要になります。脱臭機能の有無により「簡易ブロア」か「脱臭集塵装置」のどちらかの設備が必須となります。

簡易ブロアは、ZING16での加工で発生した煙をそのまま排気する装置です。煙の排気で問題となりにくい場所に設置する場合に採用します。

脱臭集塵装置は、ZING16から発生した煙を脱臭して排気するための装置です。市街地などで排気の臭いが問題となる場所での設置や、室内に排気する場合に採用します。

FAQ
よくある質問

初めてレーザー加工機の導入を検討しています。ZING16はレーザー加工機初心者にも扱えますか?

はい、Windowsパソコンを操作できる方であれば、お使いになれます。

エピログ社のレーザー加工機はWindowsのドライバで動作しますので、プリンタを使う感覚でご使用いただけます。また、「かんたん操作マニュアル」も添付し、操作説明のサポートもさせていただきますので、レーザー加工機を初めて導入される方でもご安心ください。

レーザー加工するためのグラフィックデザインには、どのようなソフトが使えますか?

ZING16はプリンタでの印刷と同じ操作で動作しますので、Windowsで動作するほぼ全てのアプリケーションで加工可能です。加工レイアウトのし易さや滑らかな切断をご要望であれば、「極楽彫 Premium10」や「助っ人CAM WindyNeo」、「CorelDRAW」、「Illustrator」等のドロー系ソフトウェアのご利用を推奨します。

ZING16で切断できる材料は何ですか?

切断できる材料は、主に木材、アクリル、繊維、革、紙、ゴム、グラスファイバーなど。詳細はこちらの表をご覧ください。

ZING16で彫刻できる材料は何ですか?

彫刻できる素材は、切断できる材料に加え、主にガラス、セラミック、大理石、アルマイトなど。詳細はこちらの表をご覧ください。

ZING16とZING24は何が違いますか?

稼働サイズの横幅が異なります。ZING16は406mmですが、ZING24は610mmです。また、最大材料厚みが、ZING24は197mm、ZING16は114mmです。用途に合わせてお選びください。また、ZING24にはロータリーアタッチメントのオプション設定があります。

ZING16の設置は誰が行いますか?

初回ご購入の方は、製品の取扱や排気のこともあり、当社のスタッフにて設置いたします。ご契約時に出張セットアッププランをお選びいただきます。2度目以降の設置の場合、セットアップ/調整済PCと併せてご購入される場合には、お客様にて設置していただくことも可能です。

セットアッププランの詳細はこちらの資料をご覧ください。(Epilog LASER セットアッププラン PDFダウンロード

ZING16を購入する前に、テスト加工で実験したいのですが、可能でしょうか?

はい、可能です。

弊社でご用意のない素材や、ご指定の素材などは、お客様にてご用意下さい。サンプル加工、デモ加工など、随時対応しておりますのでお気軽にお問い合わせください。

ZING16の寿命はどれぐらいですか?

丁寧に使用しているお客様で、ステッピングモータの交換などの修理をしながら10年以上ご利用いただいている方もいます。ちなみに、減価償却は5年前後で設定される方が多いです。

製品保証はどうなっていますか?

本体やモータ類、プリント基板等の保証期間は1年です。光学系パーツ及び発振管については2年となります。詳細はこちらの資料をご覧ください。(Epilog LASERの製品保証について PDFダウンロード

メンテナンス及びサポートについてはどうなっていますか?

導入サポートや運用サポート、障害サポート(部品供給等)などを行っています。詳しくはサポートサービスのご案内をご参照ください。(Epilog LASER サポートサービスのご案内 PDFダウンロード

導入設置は難しいですか

弊社でセットアッププランをご用意しています。詳しくはセットアッププランのご案内をご参照ください。(Epilog LASER セットアッププラン PDFダウンロード

万が一の際の修理はどのようになっていますか?

オンライン診断を行い、部品供給で対応可能かオンサイトでスタッフを派遣するかを判断いたします。ご自身で修理できる場合には部品を供給いたします。

導入時に本体以外に必要なものは何ですか?

排気装置(脱臭あり/なし)、エアーカーテン用ポンプ、グリッドテーブル、消火器
