彫刻ニーズの隅々まで熟知したCAD／CAMソフト
極楽彫Premium10
迷ったらこれ！デザインから加工まで、ワンストップで使えるCAD／CAMソフトの決定版です。コスパは最高、性能もトップクラスです。
彫刻機の業界で30年以上の実績を積み重ねてきた彫刻機用CAD／CAMソフトが、樹脂や金属、銘木などあらゆる彫刻の現場で活用できる「欲しかった3D彫刻機能」を数多く取り入れ新登場。
彫刻ニーズの隅々まで熟知したCAD／CAMソフト
RESULTS
導入実績と用途例
-
印刷業界
真鍮ホットスタンプで箔押し、エンボスロール
-
看板業界
かまぼこ文字の木工看板からアクリル、カルプ、真鍮の切り文字
-
表札、ネームプレート業界
アクリル裏彫り、ステンレス、ヒノキ無垢板、人造大理石に文字彫刻
-
印章業界
チタン印、封蝋印、ミルキーラバー彫刻、ゴム印原版
-
お菓子業界
チョコレートの型、和菓子の三連木型
-
位牌、冠婚葬祭業界
ご位牌、ペット位牌の彫刻
-
徽章業界
社章、メダルの金型、純銀や真鍮のモールドレス社章
-
記念品業界
アクリル表彰楯、別注トロフィー
-
鋳物業界
マンホールの木型、鉄器の砂型マスター
-
医療機器業界
ステンレス器具への名入れ、ICチップ埋め込み穴加工
CHARACTERISTICS
極楽彫Premium10の特徴
-

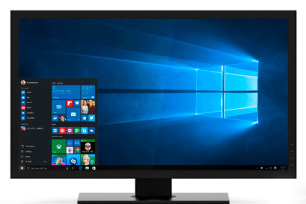

Windows10 64ビットに完全対応
MS-DOS版のソフトをエミュレータで仮想動作させる旧型のCAD／CAMとは比較にならない超高速演算で、複雑な3Dツールパスをスピーディに生成します。
-

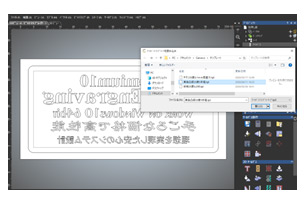

ツールパステンプレート
誰にでも短時間で操作が習得出来て、間違いのない加工条件が出力できるツールパステンプレート機能が搭載されています。加工条件を知らないオペレータでも、リストから以前の加工者が登録したテンプレートを選ぶだけで、同じ仕上がりの安全な加工条件が新しいデザインに対して適用できます。
-

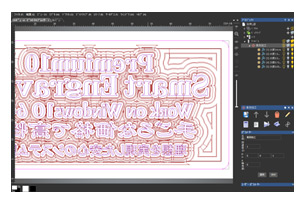

多重工具連続加工を一括処理
粗、太、中、細、極細など複数の工具を使う領域彫刻工程で、直前に加工された削り残しを検知しながら、必要最小限で空送りの無いパスを見事に効率良く生成し、彫刻機の生産効率を高めます。
-

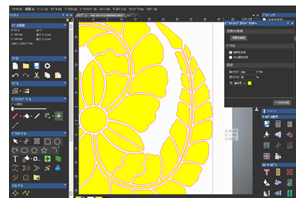

ビットマップから高精度輪郭抽出
古いデザイン帖や手描きのポンチ絵、ベタ塗りのイラストなどのスキャン画像から、ワンクリックするだけで元絵に忠実な「ベジェカーブのアウトライン」をベクトル抽出します。
-

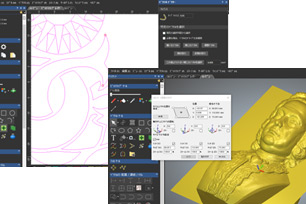

2D／3Dの各種データ読み込み
AIやEPSなどの2Dベクトルデータ、STLやDXFなどの3Dトライアングルデータ、IGES，STEPなどの3Dサーフェスデータ等々、ほとんどの汎用データを読み込み、サイズと位置を自由に設定して配置できます。また2Dアウトラインはベジェ曲線も無変換で読み込みでき、ベクトルの交差部分や重複部位のNGをチェックして自動修正する機能も付いています。
-

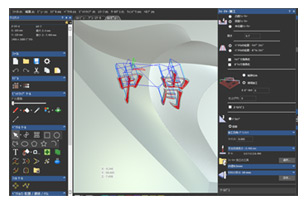

3D曲面への自動投影彫刻
読み込んだ3D形状の表面に、楷書体や筆記体等のＶ刃すくい彫りや領域彫刻を自動生成します。凸凹ともにここで選択できますがこの機能はメニュー上ではフューチャー加工と呼ばれています。設定画面は挿し絵付きですので、初心者でも理解しながら操作できます。
-

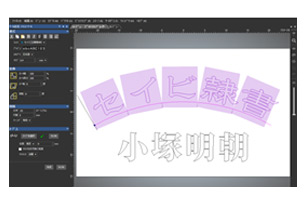

TrueType書体だけでなく、OpenType書体にも対応
和文、英文、の横書き、縦書き、円周配置をフォントのままでレイアウトして登録できます。文字の内容や間隔、サイズは登録でき、同じ条件での文字彫刻のデザインを簡単に行うことが出来ます。
-

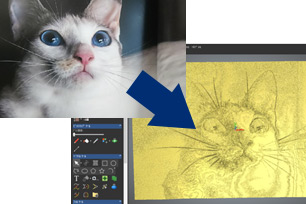

カラー写真から3Dレリーフを生成
人物や風景、動物、地模様などのJPEG等のカラー写真データを読み込んで、XYのサイズとＺの高さを指定するだけで即座に自然な3Dレリーフを生成できます。
-

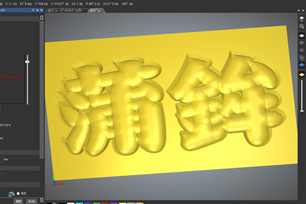

指定領域の3Dモデルを簡単作成
アウトラインの文字や図形を盛り上げの境界線として断面定義をすることで、薄山やかまぼこ状の3Dモデルが簡単作れます。モデルサイズに見合った工具を輪郭オフセットで走らせて3D看板などが簡単に彫刻できます。
SPEC
極楽彫のスペック一覧
| グレード | 極楽彫Ⅱ | 極楽彫Premium10 |
|---|---|---|
| 対応OS | Windows7 32ビット Windows10 32ビット | Windows10 64ビット |
| 入出力ファイル | 極楽彫Ⅱのartのみ | すべてのartファイル |
| ベクトル | ai, eps, dxf, dwg | ai, eps, dxf, dwg, pdf |
| ビットマップ | bmp.tif, jpeg, gif, pcx, tga | bmp.tif, jpeg, gif, pcx, tga, dib, rle, emf, png, ico |
| 3Dモデル | 無し | art, rlf, stl, dxf, 3ds, obj, dwg, u3d, dmt dib, emf, iges, step, dgk, 3dm, ddx, ddz |
| レイヤ機能 | 無し | ビットマップ、ベクトル、シート |
| レリーフ生成 | 無し | ベクトルまたはビットマップ領域から作成 写真からエンボスを生成 |
| レリーフ編集 | 無し | 3Dモデルのインポート時の編集配置 レリーフ全体の高さ変更 表面のスムージング オス／メス反転 網目レリーフの自動生成 レリーフのフェード 指定領域のリセット stlファイル出力 |
| シミュレーション | 標準画質 | 四段階の解像度から選択可 |
| 2D-CAM | 輪郭加工、領域加工、すくい彫り、ベベル加工、彫刻、ドリル加工、凹凸加工 | 輪郭加工、領域加工、すくい彫り、ベベル加工、多工具連続彫刻、ドリル加工、凹凸加工 |
| 3D-CAM | 無し | レリーフ加工（走査線のみ）、等高線粗加工、曲面投影彫刻 |
| 本体価格 | 400,000円（税別） | 780,000円（税別） |
| リモートサポート | 無し | 年間40,000円（税別） |
| アップグレード | - | 極楽彫Ⅱからのアップグレード：300,000円（税別） |
| 初期費用（別途実費） | PCインストール、ポスト調整、出張講習 | PCインストール、ポスト調整、出張講習 |

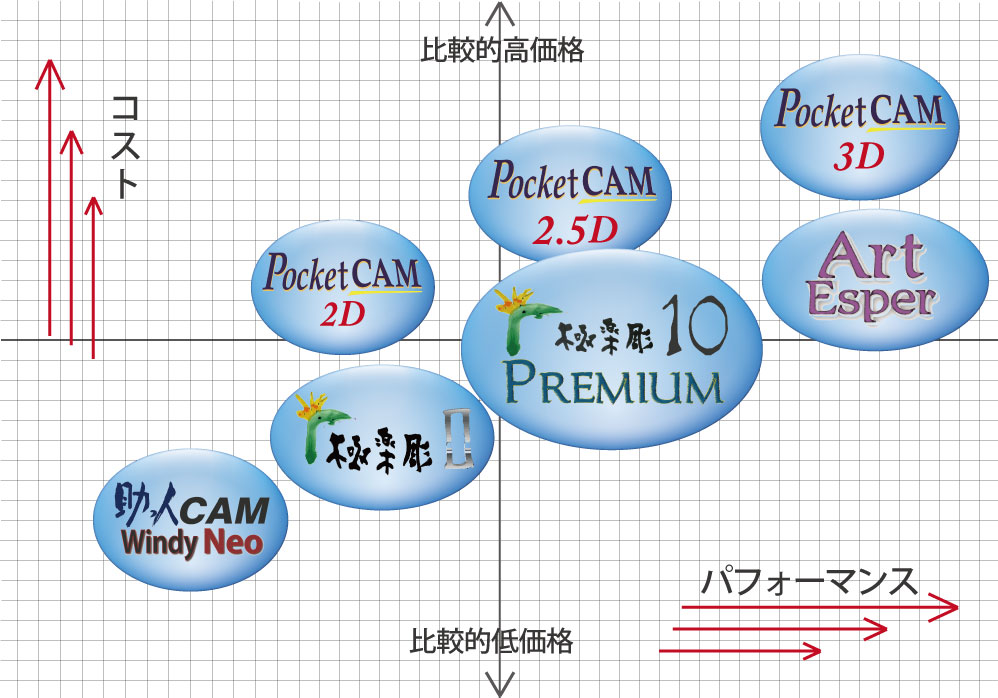

HOW TO CHOICE
CAD／CAMソフトの選び方
FLOW
導入の流れ
-
01
お問い合わせ・ヒアリング（電話・お問い合わせフォーム）
まずは、電話もしくはお問い合わせフォームにてご連絡をください。お客様のご事情をお伺いします。
お電話はこちら
03-3851-404803-3851-4048
-
02
動作確認
お客様のNC彫刻機やレーザー彫刻機にて、極楽彫Premium10で動作するかを調べます。
-
03
決済方法ご相談（買取またはリース）
極楽彫Premium10を買い取るか、リース契約をするかをお選びいただきます。
-
04
お見積り・ご発注（納期確定）
お見積り・ご契約内容等にご納得いただけましたら、ご発注をください。ご発注後に納期が確定します。
-
05
納品
極楽彫Premium10のみ、もしくは極楽彫Premium10をインストール・セットアップ調整したPCを納品いたします。当社インストラクターが、現地もしくは遠隔にて使い方や注意点などをご説明いたします。
FAQ
よくある質問
- 操作が難しくはないですか？
- 一般的なWindows10の操作手順を余すところなく生かして設計されていますから、なにか一つでもWindowsのアプリケーションを使っている人なら半日の操作説明でその日から仕事に生かせることが出来ます。
- 国産のソフトウェアですか？
もともとイギリスのDelcamという大手のCAD／CAMソフト会社が開発したソフトですが、1995年から当社が国内の独占販売権を得てすべてのメニューとマニュアルを日本語化して今に至る、長い実績のあるソフトです。
- イラストレータのプラグインとは違うのですか？
- プラグインではないのでイラストレータ無しで作図、文字レイアウト、盛り上げ、エンボス、レリーフ作成を行って、ツールパスまで生成できます。
- AIやEPSは読めますか？
- 読めます。ただしベクトル情報以外の要素は読み込みに時間がかかりますから、補助線、寸法線、グラデーション、カラー情報などはあらかじめ削除した状態にしてください。
- CAD／CAMソフト極楽彫Premium10の導入メリットはなんですか？
- 既存のＮＣ彫刻機やマシニングセンタ、ＮＣフライスの稼働率と生産性を一気に高められます。豊富な動作実績に基づくポストプロセッサが、ほとんどのNCマシンに対応しており、古い機械でも極楽彫Premium10のポストライブラリにあるものは動作テストできます。古いパソコンでようやく動かしているようなＮＣ彫刻機でも分解能を合わせてサクサク動く動作単位が設定できます。
- どんな業界でよく使われていますか？
- 印刷業界、看板業界、表札・ネームプレート業界など、さまざまな業界でご利用いただいています。詳しくは、こちらをご覧ください。
- 近くで導入実例のあるユーザーを見学できますか？
- 導入後に近くの同業者の見学を受け入れるお約束をされる方のみ、ご相談に応じています。
- 3Dプリンタとどこが違うのですか？
- 3Dプリンタは機械ごとに専用のプラスチックや蝋、UV樹脂を固めながら造形するものです。彫刻機は色んな素材を刃物で切削することで形をつくるもので極楽彫Premium10はこの刃物のパスを生成するソフトです。しかし3Dプリンタを動かすSTL形式などの3Dデータは出力できます。
- レーザー彫刻機は動かせますか？
- 極楽彫Premium10で作成する一番細いベクトルはレーザーカットになります。ベクトルを設定により少しでも太くしたら彫刻要素になります。ビットマップ画像はレーザー彫刻に出力されます。3Dデータをグレースケールにチェンジしてレリーフ出力もできます。
- 日本語でわかりやすいマニュアルはありますか？
- メニューページに各機能の詳しい説明がオンラインで開けるようになっていますから、今使う 今知りたい事が紙の本で探すよりはるかに早く見つかります。
- インストールはどのように行いますか？
- CAD／CAMソフト極楽彫刻Premium10のインストールは、インストールDVDと認証コードで行えます。
- 複数台のパソコンにインストールできますか？
- インストールするパソコンが複数台の場合は、パソコンごとご購入いただく必要があります。
- 極楽彫Premium10を手持ちのPCにインストールできますか？
- 可能ですがソフトと彫刻機の接続調整作業が複雑です。そこで、CAD／CAMソフト極楽彫刻Premium10のインストールならびに接続調整済みのパソコンを当社で販売しております。この当社がご提供するパソコンは、「三年間トラブル丸ごと無償保証付き（落下、落水、盗難を除く）」で安定運用が担保されます。
- MACのPCにインストールできますか？
- 新旧にかかわらず、対応していません。
- 電話での質問には応じてもらえますか？
- 平日9時から5時までのビジネスタイムのみ応じています。お使いのパソコンの前に受話器をもっておかけください。
- わからないときはすぐ来てくれますか？
- 有償になりますが、オンサイトサポートを行っております。地域により出張費が異なりますのでお問い合わせください。
GREETING
ごあいさつ
彫刻機用CAD／CAMソフト「極楽彫」の登場は意外に古く、プログラムのタイムスタンプを見ると2006年ですから、発売から14年も経過したことになります。
当社が最初に発売した彫刻用ソフトは「漢迅彫」というトロフィーの銘板やネームプレートを彫刻するソフトで、WindowsやMS-DOSがリリースされるよりさらに前の「N88 basic」で動作していましたから、NECのPC9801が日本のパソコン業界を席巻していた時代です。
テクノロジックは、その後MS-DOS版の彫刻機用CAD／CAMソフト「助っ人CAM」を累計1000本以上をNC彫刻機ユーザーに販売してまいりました。Windowsの時代に入ると、英国製の「ArtCAM」や「PocketCAM」を日本語化して販売し、それぞれ800本近く累計販売数を伸ばします。
当時から彫刻機用の競合ソフトがなかったわけではありませんが、たまたま性能面で優れた面が際立ち、時代とニーズに沿ったシステム開発にも成功し、多くのお客様にご利用いただけました。
彫刻機用CAD／CAMソフト極楽彫は、卓上ルーター彫刻機のミマキエンジニアリング、大型NC彫刻機メーカーのサカザキマシナリー、飯田製作所、牧野フライス精機、ソディック、SINXなどの機械と相性がよく、ソフトウェアとＮＣ彫刻機の相互供給で取引を拡大してゆきました。その後テクノロジックは業界の方々との交流も増え、東京工業彫刻組合、東京屋外広告美術組合、日本彫型協会、などの業界団体にも加盟させていただきながら、2006年からは現在の岩本町に本社ビルを構えるに至っています。
極楽彫は、そのような時にArtCAMの廉価版として、主に印章や看板、表札加工業務向けに発売したものです。
彫刻機を用いた刃物による切削は、素材とのマッチングに多くのノウハウが必要です。その切削ノウハウが込められた設定項目を、テンプレートという形式でパッケージ化でき、かつ廉価な彫刻ソフトは後にも先にも、当社の極楽彫だけです。
その後のユーザー層も印章、看板業界だけでなく、今では眼鏡業界、金型業界、スポーツ業界、印刷業界など多方面に拡張しながら、彫刻機用CAD／CAMソフト極楽彫と彫刻機を組み合わせたシステムは進化と普及を続けています。
加工対象の素材はチタン、ステンレス、インコネル、純銅、ポリカーボネート、発泡塩ビ、CFRP（炭素繊維強化プラスチック）など、いずれも従来の彫刻機ではきれいに仕上げることが難しかった素材ですが、ソフトウェアの性能に加えてスピンドル精度や刃物の形状、機械の剛性等のバランスを追求することで、クリアしてきました。このように、弊社は彫刻技術の革新を追求し続け、その用途と適応素材に関する知見が次第に高まり「間口も奥行きもある」専門性を確保するに至りました。
極楽彫premium10は、この進化に伴って開発を進めてきた彫刻機用CAD／CAMソフトウェアです。圧倒的なコストパフォーマンスに基づいて、新しい加工素材にもチャレンジできるポテンシャルと、磨き抜かれたユーザーインターフェースから、大変扱い易い操作体系を兼ね備えています。
当社のこのサイトでは順次極楽彫premium10を使ったレアな加工事例を「加工ノウハウ・アーカーイブ」というコラムにしてあげてゆきますので、ぜひご覧になって業務の改善にお役立てください。
